紹介

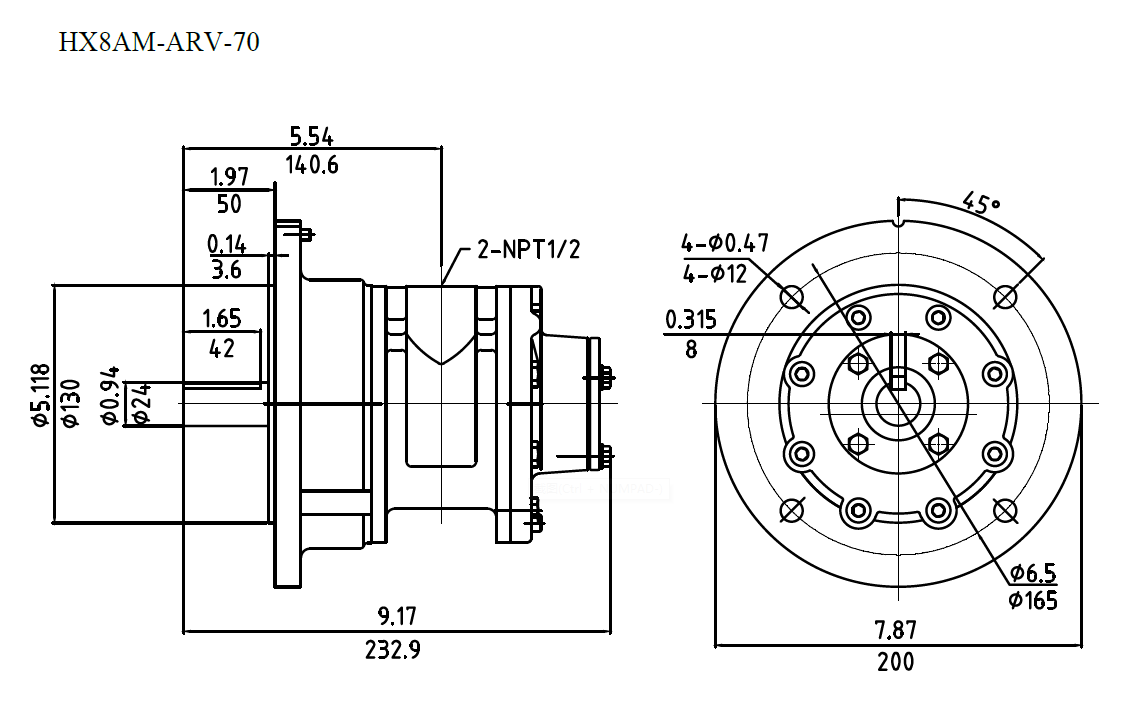

モデル | HX8AM-ARV-70 |
電力 | 3.9KW |
速度 | 2500rpm |
扭力 | 14.4N·m |
フリースピード | 速度は5000回転 |
回転方向 | 逆転性 |
空気圧 | 0.69MPa |
空気消費量 | 4800L/min |
ポートサイズ | エア入口: NPT 1/2" エア出口: NPT 1/2" |
管の直径 | 外径=16mm | 内径=12mm |
軸径 | 24mm |
ハウジング材料 | 鋳鉄 |
取り付けタイプ | フランジ取り付け |
重量 | 12.9kg |
注意事項
① 空気モータから18インチ(0.5メートル)以内、またはできるだけ近くの空気配管に自動空気ライン潤滑装置を取り付けます。潤滑装置は空気モータの上流に取り付けられ、オイルミストが直接モータ内に吹き込まれるようにします。潤滑装置には常にオイルが充填されていることを確認してください。
② ポートに接続する前に、低圧の空気で圧縮空気の接続部分を掃除して、汚れやゴミを除去してください。
③ 空気モーターのインレットポートと同じサイズか、それ以上のサイズのエアラインを使用してください(仕様表のポートサイズを参照)。
