- Einleitung
Einleitung
Mit Druckluft als Betätigungsmedium wandelt der Kolbenluftmotor die Druckenergie der Druckluft in rotierende mechanische Energie um.
Im Vergleich zum Flügelzellen-Luftmotor ist er größer und schwerer, hat eine geringere Drehzahl und eine komplexere Struktur als Antriebseinheit, verfügt aber über ein hohes Startdrehmoment, eine gute Leistung bei niedriger Drehzahl und eine längere Lebensdauer.

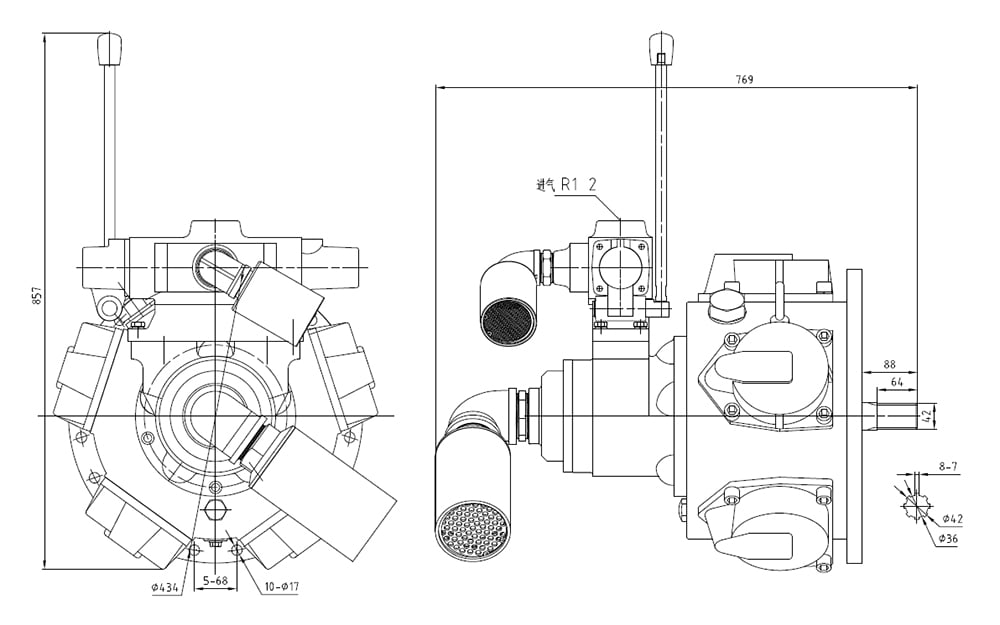

| Motormodell | HXHM17 |
| Motorleistung | 15kW |
| Schnelligkeit | 700 U/min |
| Drehmoment | 204N · m |
| Kostenlose Geschwindigkeit | 1400 U/min |
| Drehrichtung | Reversibel |
| Luftdruck | 0.69MPa |
| Luftverbrauch | 14.5m³ / min |
| Anschlussgröße | Lufteinlass: R 2" Luftauslass: R 1 1/2" |
| Schlauchdurchmesser | Innendurchmesser = 50 mm |
| Wellendurchmesser | 8 × 36 × 42 × 7 mm |
| Gehäusematerial | Gusseisen Kochgeschirr |
| Montage | Flanschmontage |
Notizen
①Installieren Sie einen automatischen Luftleitungsöler in der Luftleitung innerhalb von 18 Zoll (0.5 Meter) oder so nah wie möglich am Luftmotor. Der Öler muss vor dem Luftmotor installiert werden, damit der Ölnebel direkt in den Motor geblasen wird. Stellen Sie sicher, dass der Schmierstoffgeber immer mit Öl gefüllt ist.
②Reinigen Sie die Druckluftanschlüsse vor dem Anschließen an die Anschlüsse mit Niederdruckluft, um Schmutz und Ablagerungen zu entfernen.
③Verwenden Sie immer Luftleitungen, die mindestens die gleiche Größe wie der Luftmotor-Einlassanschluss haben (siehe Anschlussgröße in der Spezifikationstabelle).
