- Einführung
Einführung
Produktbeschreibung: HXCV-Serie Luftmotoren sind Schaufeltyp Luftgetriebemotoren mit planetaren Getrieben im Inneren der Motorhaube. Sie können auch mit Luftbremsen und Kupplungen im Motor integriert werden. Die Luftgetriebe der HXCV-Bauart sind äußerst kompakt in der Gestaltung, daher sind sie viel kleiner und leichter als herkömmliche Luftgetriebe. Sie sind mit unterschiedlichen Übersetzungsverhältnissen erhältlich, um eine Vielzahl an Geschwindigkeits- und Drehmomentanforderungen zu erfüllen. Sie eignen sich insbesondere für handgehaltene Maschinen oder jegliche industrielle Geräte, die eine Begrenzung der Größe und Gewicht des Motors haben.

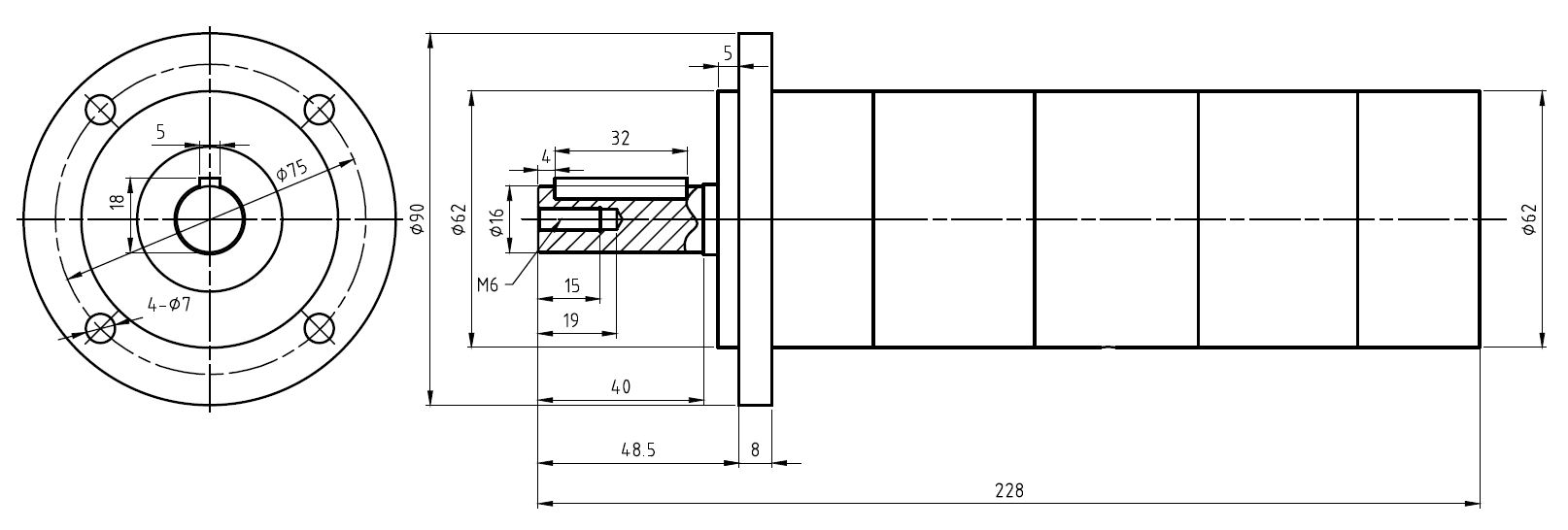

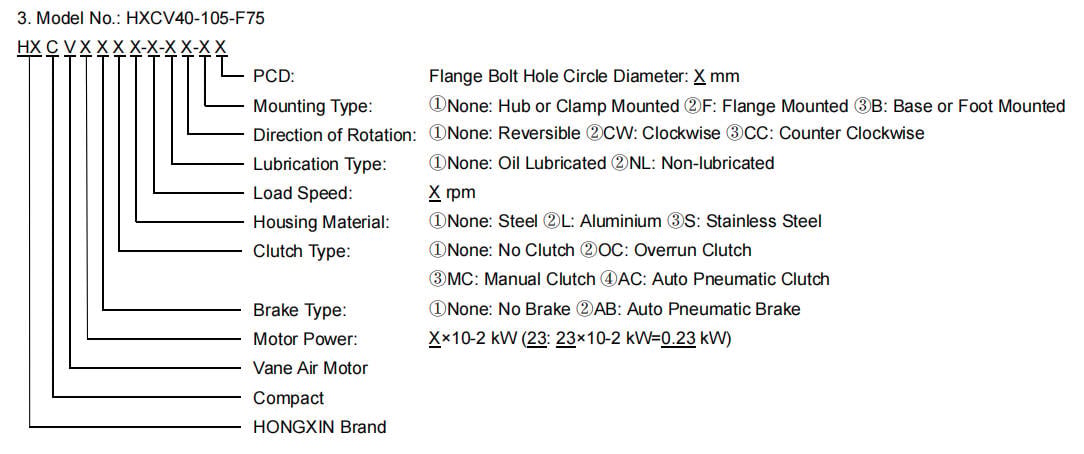

| Motor Modell | HXCV40-105-F75 |
| Motorleistung | 0.40 kW |
| Lastgeschwindigkeit | 105 Umdrehungen pro Minute |
| Drehmoment | 36 N·m |
| Freie Drehzahl | 210 Umdrehungen pro Minute |
| Drehrichtung | Doppelseitig |
| Luftdruck | 0,69 MPa |
| Luftverbrauch | 600 L/min |
| Anschlussgröße | Luftanschluss: NPT 3/8" Luftabgang: NPT 3/8" |
| Schlauchdurchmesser | Außenmaß=14 mm | Innenmaß=10 mm |
| Schachtdurchmesser | 16 MM |
| Gehäusematerial | Stahl |
| Montagetyp | Flanschmontage |
| Gewicht | 3.2 kg |
Hinweise
1. Installieren Sie einen automatischen Druckleitungslubricator in der Druckleitung innerhalb von 45 cm (0,5 Meter) oder so nah wie möglich am Luftmotor. Der der Schmierer muss auf der Seite des Luftmotors installiert werden, damit der Öldunst direkt in das Motor eingeleitet wird. Stellen Sie sicher, dass der schmierer immer mit Öl gefüllt ist.
2. Reinigen Sie die Druckluftanschlüsse mit niedrigem Druckluft, bevor Sie sie an die Ports anschließen, um jeglichen Schmutz oder Unrat zu entfernen.
3. Verwenden Sie immer Luftleitungen, die gleich groß oder größer sind als der Einlassanschluss des Luftmotors (verweisen Sie für die Portgröße auf die Spezifikationstabelle).
