Kompakter Scheibenluftmotor HXCV23-30-F100
Kompakter Scheibenluftmotor HXCV23-30-F100
Kompakter Scheibenluftmotor HXCV23-30-F100
Kompakter Scheibenluftmotor HXCV23-30-F100

Kompakter Scheibenluftmotor HXCV23-30-F100

  • Einführung

Einführung

Produktbeschreibung: HXCV-Serie Luftmotoren sind Schaufeltyp Luftgetriebemotoren mit planetaren Getrieben im Inneren der Motorhaube. Sie können auch mit Luftbremsen und Kupplungen im Motor integriert werden. Die Luftgetriebe der HXCV-Bauart sind äußerst kompakt in der Gestaltung, daher sind sie viel kleiner und leichter als herkömmliche Luftgetriebemotoren sind. Sie sind mit unterschiedlichen Übersetzungsverhältnissen erhältlich, um eine Vielzahl von Geschwindigkeits- und Drehmomentanforderungen zu erfüllen anforderungen. Sie eignen sich besonders für handgehaltene Maschinen oder jede industrielle Ausrüstung, die eine Begrenzung der Größe und Gewicht hat. motor.

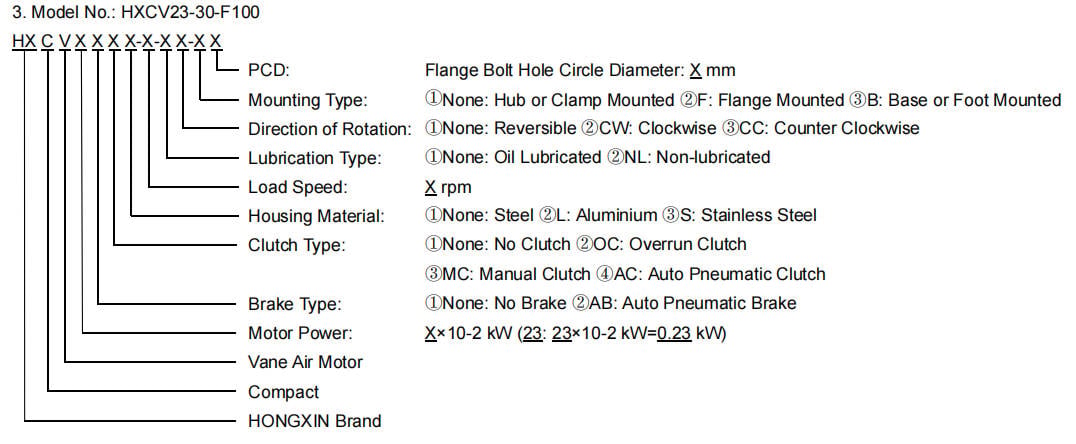

f100

Motor Modell HXCV23-30-F100
Motorleistung 0,23 kW
Lastgeschwindigkeit 30 U/min
Drehmoment 74 N·m
Freie Drehzahl 60 U/min
Drehrichtung Doppelseitig
Luftdruck 0,69 MPa
Luftverbrauch 480 L/min
Anschlussgröße Luftanschluss: NPT 1/4" Luftabgang: NPT 1/4"
Schlauchdurchmesser Außen Ø=10 mm | Innen Ø=6,5 mm
Schachtdurchmesser 19 mm
Gehäusematerial Stahl
Montagetyp Klemme-, Flansch- oder Fussmontage
Gewicht 2,6 kg

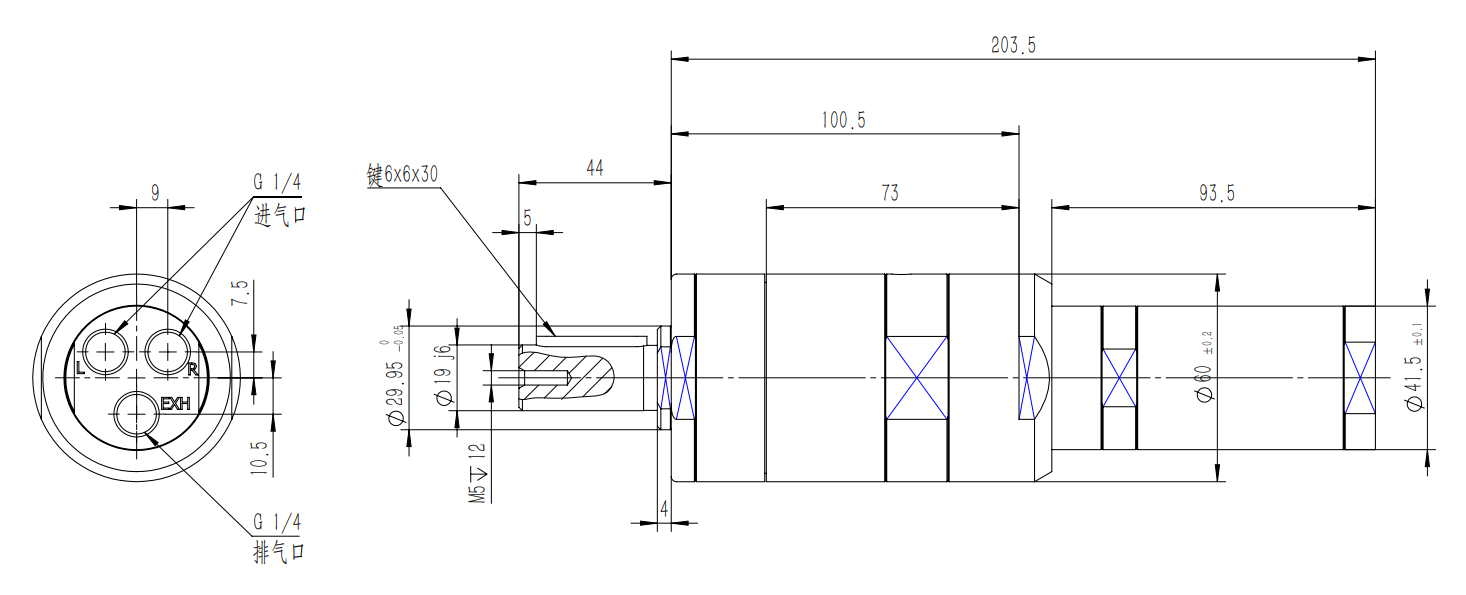

HXCV23-30-F100 Drawing



Hinweise

1. Installieren Sie einen automatischen Druckleitungslubricator in der Druckleitung innerhalb von 45 cm (0,5 Meter) oder so nah wie möglich am Luftmotor. Der der Schmierer muss auf der Seite des Luftmotors installiert werden, damit der Öldunst direkt in das Motor eingeleitet wird. Stellen Sie sicher, dass der schmierer immer mit Öl gefüllt ist.

2. Reinigen Sie die Druckluftanschlüsse mit niedrigem Druckluft, bevor Sie sie an die Ports anschließen, um jeglichen Schmutz oder Unrat zu entfernen.

3. Verwenden Sie immer Luftleitungen, die gleich groß oder größer sind als der Einlassanschluss des Luftmotors (verweisen Sie für die Portgröße auf die Spezifikationstabelle).


×
